건축 내ㆍ외장재의 대표적인 친환경 소재

T-Brick & M-Board

테라코타패널 스마트 브릭

T-Brick & M-Board

Q마크 Korea Q-mark system
Quality Control ISO 10546
ISO 13006
불연성 Non-combustible
흡수율 Water Absorption <6%
차수기능 Water Proofing System
내풍압, 내진테스트 (테라솔리드 기준) ASTM Mock-up Test
한국 & 미국특허 Patent of Korea & USA
꺽임강도 Breaking Strength : 1809N
내오염성 4급 Resistance to Staining
유해물질 물검출 Lead & Cadium Release

개요

T-Brick이란?

T-Brick은 유토가 개발한 테라코타 내 외장재입니다.
국제규격 생산 시스템 및 품질 관리의 기준에 의해 생산하며 ISO 10545, KS, JIS의 시험 방법과 ISO13006의 품질기준을 엄수합니다.

T-Brick은 테라코타 친환경 제품으로 흙의 자연색상으로 만들어지며 표면의 발수성은 오염 방지 기능을 합니다.

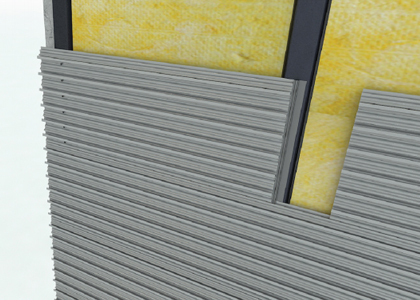

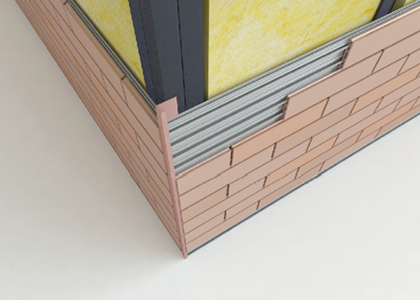

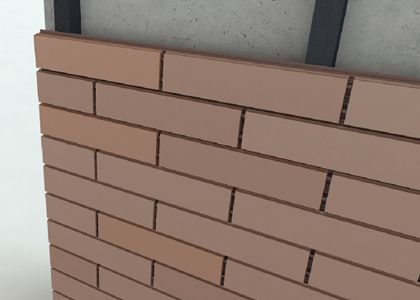

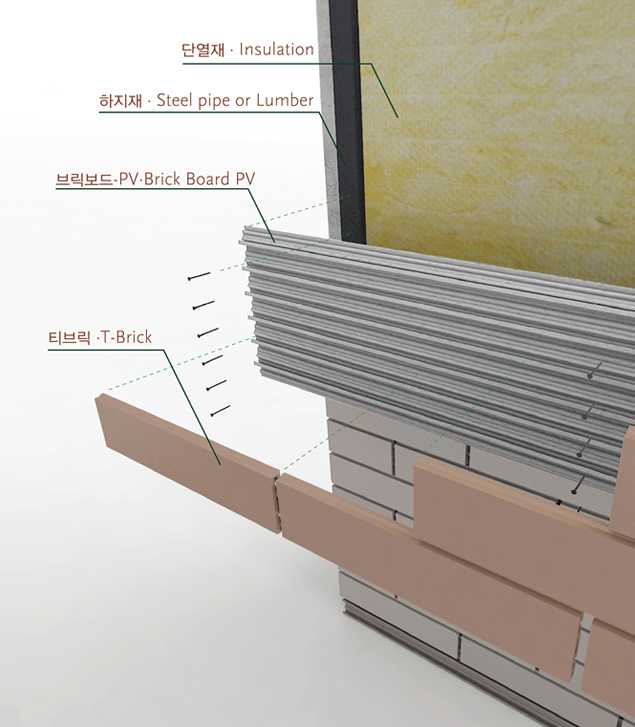

건식용 내 외장재로서 Open Joint 공법을 적용하며 하지 철물은 PVC 스테인리스, 갈바륨 등으로 제작하여 경제적 선택폭을 넓혔습니다.

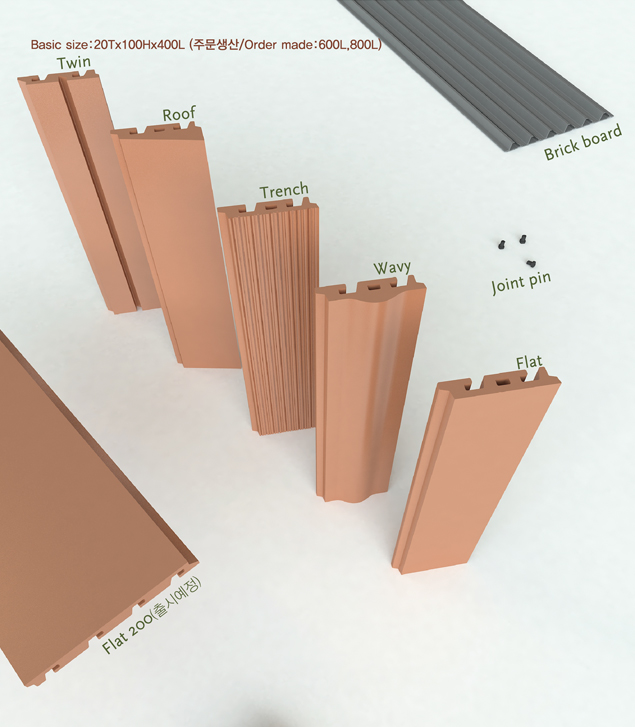

대형 빌딩에서 소형 주택까지 사용 가능하도록 벽돌을 기준 한 모듈로 제공이 됩니다. T-Brick과 T-Brick Long을 혼용하여 벽면에 다양한 연출이 가능합니다.
하지 철물이 설치되면 색상의 재배치, 위치 변경 등 누구나 쉽게 시공할 수 있습니다.

색상

Urban : 유행의 지원지로써 도시적 이미지, 강하고 깊이가 있으며 고귀와 위엄을 표출, 직접적이며 리더쉽에 의한 강한 방향과 목표를 제시
Intimacy : 사이가 좋은 관계. 서로를 잘알며 친한관계를 색으로 이미지 한다. 우정에서 색감으로도 표현.
Native : 고유한 풍습과 환경의 이미지. 그리움이나 자연의 아름다움이 정적으로 표현

Simplicity : 자연 그대로의 상태를 꾸밈없이 주워담기 순진하고 청순하며 단순함을 의미하며, 소프트한 백색
Serennity : 격렬함이 없고 안정된 상태의 이미지. 사람의 성격이나 기후를 표현하는 단어로 인품이 정중하고 사람과의 응대가 유연한 난색계와 황색계가 중심이 된 배색

Ecological: 환경과 생물의 조화로운 생태학적 컬러. 시각적으로 부드럽고 밝은 그레이쉬한 색을 연출
Natural : 대지 · 식물 · 바다 · 하늘 · 인간으로 연결된 컬러. 녹색계와 청색계 조화로운 배색
Folk : 의상, 전통적 이미지. 토착 문화가 강조된 강렬한 이목을 집중하는 배색

순수 자연색상 · NATURAL

라이트레드 · LIGHT RED
카푸치노 · CAPPUCCINO
버건디 · BURGUNDY
그레이 · GRAY
샌디 · SANDY
초코릿 · CHOCOLATE

자연색상+무광스프레이 · Natural & Matt Spray Color

차콜레드 · Charcoal RED
스노우레드 · Snow Red

무광 유약색상 · Matt

무광화이트 · MATT WHITE
무광블랙 · MATT BLACK
무광그린 · MATT GREEN
무광레드 · MATT RED
무광옐로우 · MATT YELLOW
무광블루 · MATT BLUE

※ 기본색상 외 주문형 색상은 협의하여 생산 가능합니다.

규격

T-BRICK 티브릭 품질 규격

ISO 10454 / ISO 13006

제품상세
CHARACTERISTICS 특성				STANDARD ISO 13006	TERA PANEL
Sample Production	1	Sampling and basis for acceptance 샘플링의 기본적 수용		Not applicable 해당없음	Not applicable 해당없음
1. Dimensions & surface quality 치수와 표면	2.1	Surface quality 표면 품질		95% 이상	98%
	2.2	Length and width 가로와 세로 수치		±2.0% 이내	-0.19%
	2.3	Thickness 두께 공차		±10% 이내	16.1mm
2. Physical properties 물리적 특성	3.1	Water absorption 함수율		3.0%<E≤6.0%	4.40%
	4.1	Breaking strength 파괴 강도	breaking strength 휨파괴 저항	950N이상	1809N
	4.1	Breaking strength 파괴 강도	modulus of rupture 파열 계수	20N/㎣이상[개별18N/㎣이상]	33.8N/㎣
	5.1	Impact resistance 충격저항		Report test result	0.79
	6.1	Abrasion resistance 내 마모성	unglazed 무유	393㎣이내	147㎣
	7.1	Abrasion resistance 내 마모성	glazed 시유	Report test result	6 Mohs
	8.1	Linear thermal expansion 선 팽창		Report test result	7.7 x 10-6/℃
	9.1	Thermal shock resistance 열 충격 저항		Report test result	이상없음
	10.1	Moisture expansion 수분 팽창		Report test result	0.192mm/m
	11.1	Crazing resistance 유약표면 저항		Report test result	해당 없음
	12.1	Frost resistance 내 동해성		Report test result	이상 없음
	16.1	Small colour differences 작은 색상 차이		Report test result	Conforms
3.Chemical properties 화학적 특성	13.1	Resistance to acid and alkalis 산 및 알칼리에 대한 저항		Report test result	내산성	이상없음
	13.1	Resistance to acid and alkalis 산 및 알칼리에 대한 저항		Report test result	내알카리성	이상없음
	14.1	Resistance to staining 내 오염성	unglazed	Report test result	Class 4
	14.1	Resistance to staining 내 오염성	glazed	min.class 3	해당없음
	15.1	Lead and cadmium release 유해물질 검출여부		납, 카드뮴 검출여부	불검출
4. Mock-up Test Report	17.1	내 풍압 성능	ASTM	24mm 이상	Mock Test Report 및 해설 참고 300 x 1200 x 16 기준
	17.1	내 풍압 성능		36mm 이상
	17.2	내진 성능		+2,628Pa 이상
				-2,628Pa 이상
				+3,942Pa 이상
				-3,942Pa 이상

BRICK BOARD 브릭보드 품질 규격

KS F 5602

제품상세
Test item	Tensile Yielding Strength MN/m2	Bending Elasticity Rate MN/m2	Pendulum Dropping Inten- sity after Low Temperature	Deformation by Heating	Heating Elasticity %	Combustibility		Elasticity due to Repeated Cooling and Heating %
Test item	Tensile Yielding Strength MN/m2	Bending Elasticity Rate MN/m2	Pendulum Dropping Inten- sity after Low Temperature	Deformation by Heating	Heating Elasticity %	PVC Resin	ABS Resin	Elasticity due to Repeated Cooling and Heating %
Performance	36.8 and above	1960 and above	Shall have no more than 2 cracks	Shall have no bubbles, cracks and peels	2.5 and below	Shall not continue combustion	Shall be suitable for HB level	0.2 and below
시험항목	인장 항복 강도 MN/m2	굴곡 탄성률 MN/m2	저온 추 낙하 강도	가열 변형	가열 신축성%	내연소성		냉열 반복에 의한 신축성 %
시험항목	인장 항복 강도 MN/m2	굴곡 탄성률 MN/m2	저온 추 낙하 강도	가열 변형	가열 신축성%	PVC 수지계	ABS 수지계	냉열 반복에 의한 신축성 %
성능	36.8 이상	1960 이상	2개 이상 갈라짐 이 없을 것	기포, 갈라짐, 박리 등이 없을 것	2.5 이하	연소가 계속되지 않을 것	HB급에 적합할 것	0.2 이하
