제품소개
개요
실내 루버(LOUVER)형 집광채광 시스템이란?
- 슬랫의 상/하부를 4motion으로 구현 :
냉방 및 조명 에너지 절감 - 고기능성 능동형 슬랫의 반사율 :
92.0% - 단위 에너지생산량 :
184 kWh/m2.yr - 월별 보정계수 :
2.77
태양광의 반사율이 높은 알미늄 소재의 고기능 슬랫을 이용하여
실내의 냉방부하를 줄이고 자연채광을 조절하여 실내 조명에너지로 사용하는 시스템입니다.
특징
- 경면 반사율 92.0%
(국내 최고 성능) - 다양한 디자인
(특수 표면처리 기술) - 4 MOTION 구현
(국내유일) - 100% 국내 순수기술
(KICT)
방염시험성적서
실내루버형 집광채광시스템
시험성적서
(경면반사율,BFC80)
시험성적서
(인장강도,항복강도,연신율,BFC80)
시험성적서
(조도비,BFC80)
시험성적서(태양열취득율)
실내 루버형 집광채광시스템
시험성적서
(퇴색성,BFC80)
실내 루버형 집광채광 시스템 - 디자인
WOOD TYPE SLAT
STONE TYPE SLAT
실내 루버형 집광채광 시스템 - 성능평가
평균 조도비 성능평가
시험실 외부
실험실 내부
실험실 옥상
| 창의크기 | 시험체 크기 | ||||
|---|---|---|---|---|---|
| 시험체 정보 | 높이(mm) | 너비(mm) | 높이(mm) | 너비(mm) | 슬랫 폭(mm) |
| 2,000 | 3,000 | 2,200 | 1,600 | 80 | |
| 시험체 재질 | 알루미늄 | ||||
| 특이사항 | - | ||||

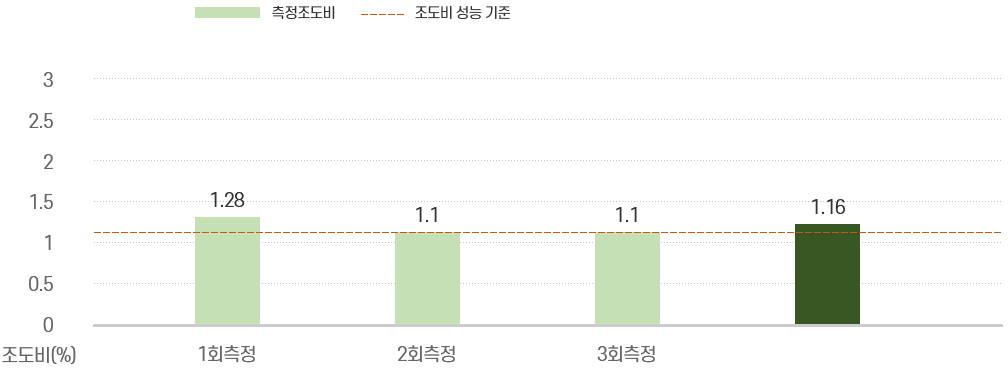

| 시험결과 | 측정횟수(시각) | 조도비 | |||
| 1회(11시) | 1.28 | ||||
| 2회(12시) | 1.10 | ||||
| 3회(13시) | 1.10 | ||||
| 3회 측정 평균 | 1.16 | ||||
시험결과
- 시간별 평균 조도비는 11시, 12시, 13시, 3회 측정하였으며, 3회 평균 조도비는 1.16%로 기준인 1.1%이상 도달함.
경명 반사율 성능평가
| 구성재료 | 알루미늄 |
|---|---|
| 시료크기 | 50 mm X 100 mm |
| 시험방법 | KS D ISO 7668 : 2012(2017 확인) |
| 각도 | 입사각 60° |
| 시험결과 |
측정값 : 92.0 % 본 시험은 동일한 알루미늄 원판 시료를 대상으로 측정 반사 율은 92.0%로 기준값인 90%이상을 충족함. |
인장강도/항복강도/연신율
| 제품명 | 시험항목 | 시험결과 | 단위 | 성능기준 |
|---|---|---|---|---|
| 고기능성 능동형 차양시스템 |
인장강도 | 258 | N/㎡ | 220~260 |
| 항복강도 | 216 | N/㎡ | 200~240 | |
| 연신율 | 6 | % | 5 ± 3 |
퇴색성
| 시험 항목 | 시험결과 | 비고 |
|---|---|---|
| 퇴색성 시험(100시간)후 외관 (육안상 심한 변색, 변형, 부식 유무) |
육안상 심한 변색, 변형, 부식 없음 | (23.0 ± 2.0)℃ (55 ± 10) % R.H |
시공갤러리
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
-
신재생 집광채광 시스템
경쟁사 비교
| 판매사 | ㈜이비엠리더 | R사 |
|---|---|---|
| 비교항목 | ||
| 구성/재질 | 구동모터_슬랫/알루미늄 | 구동모터_슬랫/알루미늄 |
| 제품사진 |  |
 |
| 장점 |
|
|
| 단점 |
|
|
