전동블라인드(EVB) / 무선 스위치 : 실별 1EA(요청에 따라 변경)

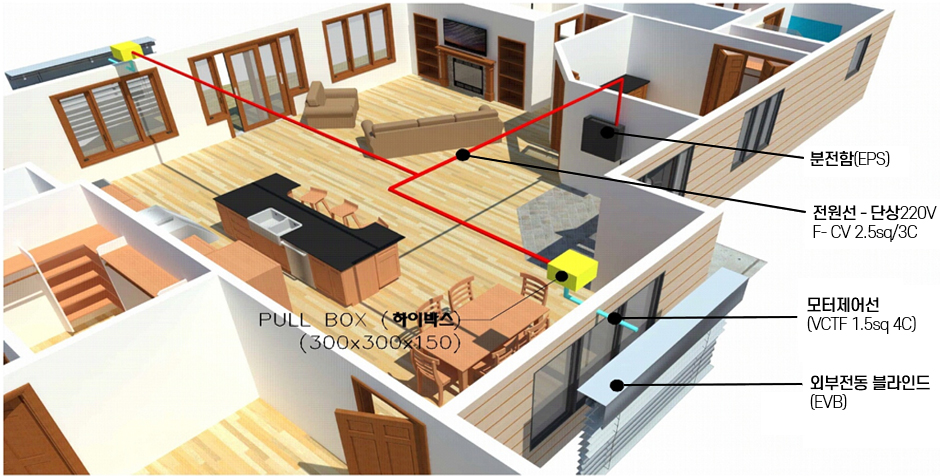

: PULL BOX (300x300x150) 하이박스

• SUB CONTROLLER용 PULL BOX - PULL BOX내에 모터제어기 설치
• PULL BOX 위치마다 점검구 설치 (유지보수 용)
• EVB 전동블라인드 (총 0개 구역)
• 모터 제어기 총 0개

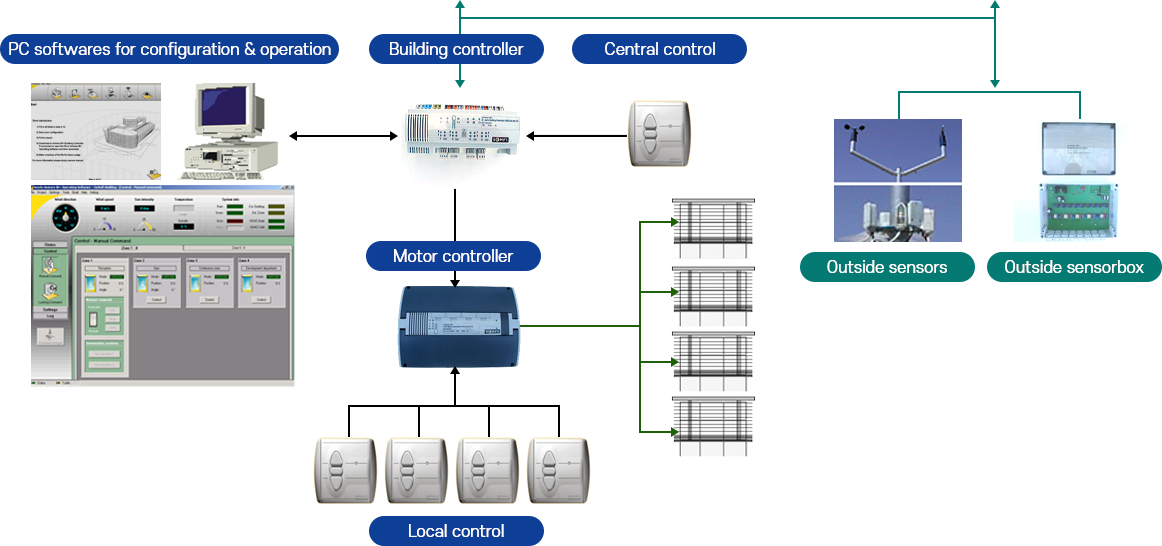

• 모든 제어선은 제어실로 귀로하여
• 통합제어반을 거쳐 운영 PC로 연결한다
• 바람센서 위치는 현장여건에따라 변동가능


  ※ EVB. 모터제어기 설계변경시 수량 변동있음 ※

전동 EVB소비전력은 다음과 같다.(예시)

전동 EVB소비전력은 다음과 같다.(예시)

MOTOR	소비전력(w)	수량(EA)	합계(W)
외부 베네시안용 모터	120	1	120

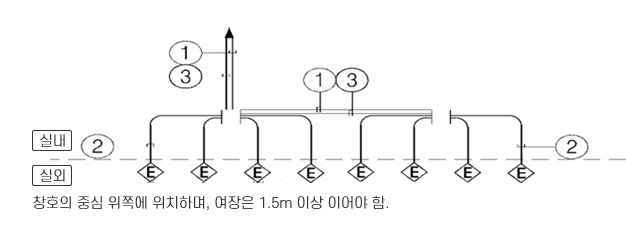

① : 단상 220V .60Hz F-CV 2.5 sq/3C(EVB 20개 설치전력분량)
② : VCTF 1.5sq/4C(16C) - 각 모터제어 (전기공사분)
③ : AWF #24 4C (16C) - 통합제어기(지하층 기계실) - PC
통합제어 적용시에만검토.

•

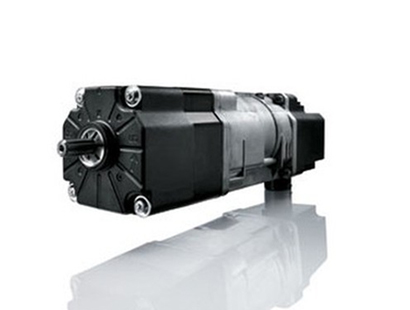

  4 - (EVB)용 모터

  10만회 이상(10년 이상) 작동 시 문제가 없으며 EVB전용으로 제작된 모터임

•

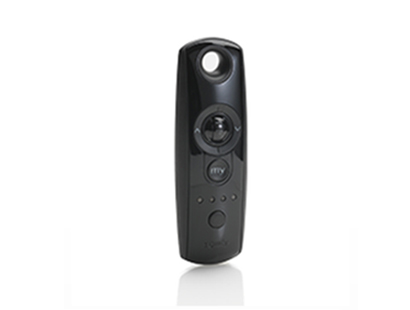

  모듈리스 4채널 틸팅 리모컨

  4개의 블라인드를 개별과 동시제어가 가능한 리모컨 정교한 틸팅이 가능한 휠을 탑재한 리모컨

•

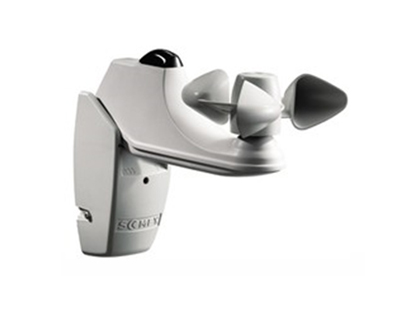

  솔라리스 외부용 태양바람센서

  태양과 바람을 감지하여 여러 개의 블라인드를 자동 제어하는 태양/바람센서

소형 모터 최고의 품질로 검증된 프랑스 국적의 Somfy사 의 모터와 제어 시스템을 사용하고 있습니다.
